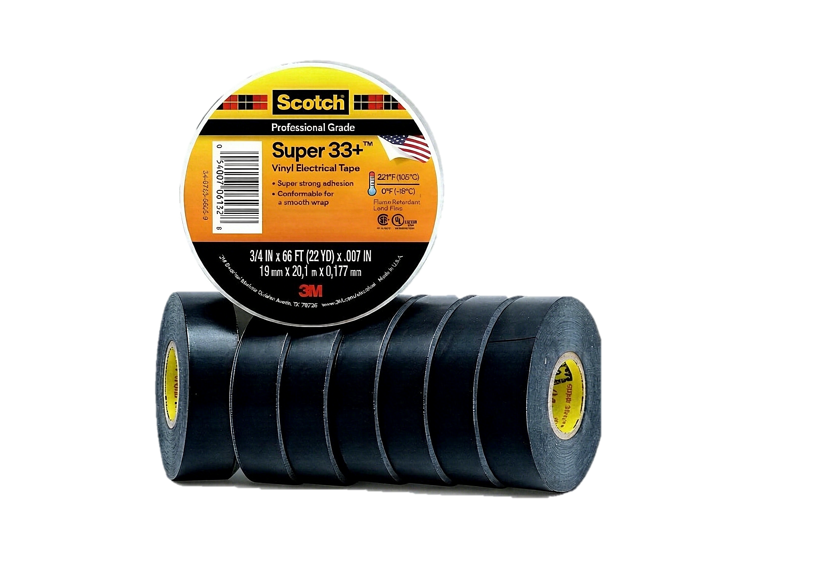

3M スコッチ 33+ | 電気テープ | 絶縁 | 黒 | PVCビニール

製品説明

3M™ Scotch Super 33+™ は、3M のプレミアム全天候型黒色 PVC ビニール電気テープで、厚さ 7 mil / 約 0.178 mm、シングルコートゴム（一部ページでは「ゴム樹脂」）、PSA、ライナーレスです。600 V までのワイヤー/ケーブル接続部の一次絶縁、600 V バス絶縁、HV/LV ケーブル接続部の外側被覆、ワイヤーハーネスの結束に使用されます。伸縮性のある PVC は -18℃ まで柔軟性を保ち、連続して 105℃ まで使用できます（UL510 ではしばしば 80℃ と記載。CSA/IEC では TDS にて連続 105℃/90℃）。難燃性、耐 UV/耐摩耗性/耐湿性があり、アルカリ/酸/腐食に耐性があります。固体誘電ケーブル、ゴム/合成接続コンパウンド、エポキシ/ポリウレタンと互換性があり、屋内、屋外、地上/地下、メンテナンス、OEM ハーネス作業に使用できます。

構造

特徴

• 厚さ 7 mil の伸縮性 PVC、高い柔軟性：伸び率 225～250％；不規則な接続部では約 5/8 幅まで重ね巻き可能；硬質 PET/ガラスよりも柔軟で、紙よりも防水性が高い。
• 広い低温範囲でのゴム/ゴム樹脂タック：鋼材への接着力 23℃ で約 3 N/10mm、-18℃ で約 6.5 N/10mm；一般的なビニール（例：Scotch 33、約 0～80℃）よりも広い範囲と低温でのプロフェッショナルな性能。
• 600 V 一次絶縁、高い絶縁耐圧：UL510/CSA 600 V；試験方法による 1000 V/mil または 8 kV/約 42.5 kV/mm、IR >10¹²Ω；ワイヤースプライス絶縁としては、薄い一般的な PVC、布テープ、梱包テープよりも優れています。
• -18～105℃ の全天候型：CSA/IEC では連続 105℃、UL510 では公称 80℃；家庭用薄型ビニールよりも耐 UV/耐候性/耐塩水性に優れています。
• 難燃性および防食性：UL510 自己消火性、処理された接着剤が導体腐食を抑制；ゴム/合成スプライスコンパウンド、エポキシ/ポリウレタンと互換性があります。
• 耐摩耗性/耐薬品性被覆：摩耗、アルカリ/酸、湿気に耐性があります（地域により溶剤耐性の範囲が異なります）；ゴム単体よりも優れた耐 UV/機械的被覆。
• 黒色のプロフェッショナル単色、ライナーレス：色付きの 35 より絶縁/被覆に重点を置いており、厚さ 8.5 mil の 88 より薄く、自己融着性の 130C/23 よりも取り扱い時の粘着性が低いです。
• 仕様対応の重ね巻き方法：TDS では、不規則な接続部には Scotchfil/130C のパディングを推奨し、その後 33+ を 2 層以上重ね巻きして検査準備完了のジョイントを作成します。

用途

• 600 V ワイヤースプライス一次絶縁：分岐、制御、照明、パネルのピッグテールを 2 層以上重ね巻きして、湿気を通さない絶縁にします。
• ケーブル補修被覆：軽度の LV 電力/制御被覆の損傷または再被覆；マスチック/自己融着性の内層、その後 33+ を外層にして耐 UV/機械的強度を向上させます。
• 600 V バスバー/ライザー絶縁：スイッチギア、配電バス、銅/アルミニウムバーの直線および曲げプロファイルにテープ絶縁として使用します。
• HV スプライス外装ラップ：MV/HV ジョイントのゴム/自己融着性一次絶縁の上に重ねて、耐摩耗性/耐 UV/耐汚染性を追加します。
• ハーネス結束およびベースマーキング：機器のマルチワイヤー、計装、自動化バンドルを均一な黒色で結束および被覆します。
• 屋外/地下の湿潤環境：街灯、景観照明、ポンプ場、配管/架空ケーブルなど、UV、湿気、アルカリ/酸性雰囲気にさらされる場所。
• 寒冷地での設置：冷蔵倉庫の電気設備、北部の屋外冬期接続部；-18℃ でも脆化せずに柔軟性を保ちます。
• コード外被の一般的な補修：充電器/工具/家電コードの外側の傷（導線は無事、規定による—コネクタ/交換品の代わりではありません）。
