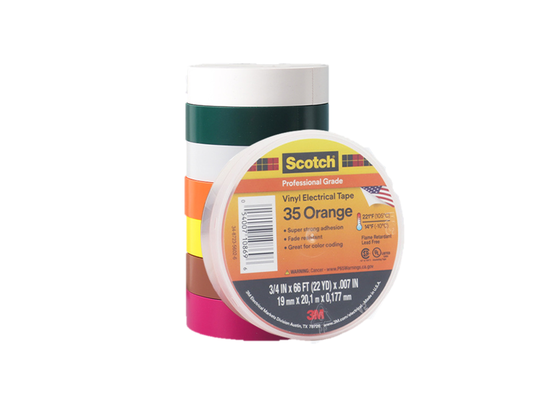

3M スコッチ 35 | カラーコーディング | 電気テープ | ビニールキャリア

製品説明

3M スコッチ® 35 は、3M のプロフェッショナルグレードのカラーコーディング PVC ビニール電気テープで、公称 7 mil / 0.178–0.18 mm、シングルコート非腐食性ゴムベースまたはゴム樹脂 PSA、ライナーレスです。600 V までのスプライスの一次絶縁、位相識別、モーターリードのカラーコーディング、配管システムのマーキング、安全ゾーンのマーキング、ハーネスの結束、LV/MV/HV ジョイントのオーバーラップに使用されます。伸縮性のある PVC は高い伸度、難燃性、耐 UV 性（白は完全耐 UV、他の色は色あせしにくい）、耐摩耗性/耐湿性/耐アルカリ性/耐酸性/耐溶剤性を提供します。地域 TDS の温度範囲は異なります。一部は 0–105℃、一部は -10–105℃、UL510 公称 80℃、IEC/CSA はタイプごと（例：ライセンスによる F-PVC P/90 または P/105）です。9 色または 10 色の色あせしにくい色があります。

構造

特徴

• マルチカラー位相コーディング：9/10 色あせしにくい色（赤/黄/緑/青/茶/灰/白/オレンジ/紫、一部ピンク）で、3相/多相/ニュートラル/アースの識別が可能。マーカーや熱収縮スリーブ付きの黒いテープよりも簡単です。
• 7 mil 伸縮性 PVC 適合性：0.178–0.18mm、伸度 225%。小半径スプライスに約 5/8 幅で半重ね、PET/ガラスよりも柔らかく、紙よりも防水性が高く、安価な着色ビニールよりも均一です。
• 600V 絶縁とマーキング：UL510/CSA 600V、絶縁破壊電圧 約 1250V/mil/49.2kV/mm、絶縁抵抗 >10⁶MΩ。一次スプライス絶縁とカラーリングが一体化しており、別途黒色＋塗装は不要です。
• ゴム/ゴム樹脂 非腐食性：鋼/バッキング接着力 2.2N/10mm、低電解腐食（係数 0.9）で Cu/Al リードに安全。酸性/アドホックな布テープよりも長期間安全です。
• 難燃性および耐候性/耐 UV 性：UL510 難燃性。白は完全耐 UV、他は屋外/工場/セルサイトの日光/雨に色あせしにくい。難燃性でない着色包装テープよりも安全です。
• 耐薬品性/広範な環境耐性：耐摩耗性、耐湿性、耐アルカリ性、耐酸性、多くの溶剤（範囲は TDS による）。ラベルフィルムのみよりもモーターリード、配管、ハーネスを保護します。
• 地域温度範囲：一部 0–105℃、一部 -10–105℃、UL510 公称 80℃、IEC/CSA はタイプごと 90/105℃。屋内専用ビニールよりも優れていますが、-10℃ 未満の使用は地域 TDS に従ってください。
• 仕様対応オーバーラップ：LV/MV/HV 用ゴムスプライシング/マスチックの上に半重ね。位相カラーと UV/機械的ジャケットを単色のテープ単独よりも組み合わせています。

用途

• 3相/多相識別：配電分岐、電力ケーブル、パネルバスのカラーリング（黄/緑/赤 または 茶/黒/灰 で A/B/C、N、PE）。
• モーターリードコーディング：巻き直しモーター、端子、VFD/サーボ U/V/W リードを 35 で巻き付け、位相間クロスを防ぎます。
• ワイヤースプライス一次絶縁：600V のピッグテール/クリンプ接続に ≥2 回の半重ねで、絶縁と位相カラーを同時に提供します。
• 制御/計装ハーネスコーディング：PLC、DCS、端子台、センサーワイヤを検査/レトロフィットのトレーサビリティのためにカラーコーディングします。
• 配管システムマーキング：ショップエア、水、油、真空、化学薬品ラインを配管本体/バルブに安全カラーコードに従ってカラーリングします。
• 安全ゾーンマーキング：スイッチギア室、ロックアウト/タグアウト/通電警告ストリップを床/設備にカラーテープと標識で表示します。
• MV/HV スプライスオーバーラップ：ゴム自己融着/マスチック一次絶縁の上に、位相カラーで 35 を半重ねし、UV/摩耗/汚染から保護します。
• ケーブルジャケットの軽微な修理と識別：LV 制御ジャケットの切り傷、セルサイト/通信ラインの分離、レトロフィットで追加されたラインのカラーリング。
